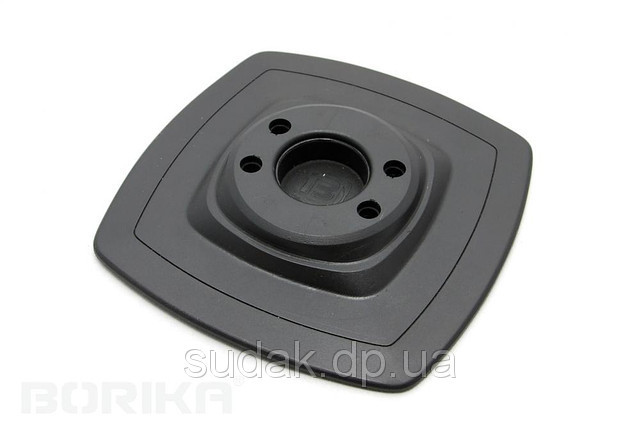

Mp225 Монтажна ПВХ-площа 140 мм

Монтажна ПВХ-площадка Mp225 має підвищену площу приклеювання до борту човна, за допомогою неї можна встановити аксесуари FASTen™. Збільшена площа дає змогу витримувати великі навантаження.

Монтажний майданчик Mp225 можна рекомендувати для встановлення вимкнені, швартувального кнехту, якірного вузла тощо.

Майданчик потрібно розмістити відносно балонів, отворами вздовж борту, що дасть змогу правильно встановити замок та інші аксесуари.

Якщо планується встановлення двох майданчиків, рекомендуємо вибрати відстань 305 мм, між їхніми центрами, що дасть змогу встановити аксесуари, що фіксуються двома замками.

1 Інструкція з приклеювання монтажного майданчика Mp225 до надувного борту ПВХ-човника.

!!! УВАГА: Для підвищення термостійкості та міцності склеювання необхідно використовувати клей у двокомпонентній суміші з затверджувачем (art 50.02).

Перед встановленням уважно вивчіть інструкцію використовуваного клею.

1  Виберіть місце для встановлення монтажного майданчика. (Якщо Ви плануєте встановити два майданчики на одному борту, рекомендуємо встановлення на відстані 305 мм між центрами майданчиків. Це дасть змогу розмістити стіл, ручки та ін. аксесуари серії FASTenTM)

2  Вставте гайки для встановлення замка зі зворотного боку монтажного майданчика.

3  Розмістіть майданчик на борту човна. Позначте місце і закріпіть малярною стрічкою або скотчем трафарет (див. трафарет усередині паковання).

4  На очищені та знежирені спиртом або етилетатом сухі поверхні (борт і монтажний майданчик) акуратно нанесіть тонкий шар клею, використовуючи трафарет, зачекайте 3-5 хв.

5  Нанесіть другий шар клею та зачекайте 5-15 хв (Клеєва плівка не має липки до пальців, бути каламутною або остеленою).

6  Нагріти склеювані поверхні до 60 °C, акуратно накласти монтажну ПВХ-площадку на борт і сильно притиснути (прикатати). Зняти трафарет із борту.

!!! УВАГА: З'єднання набуває достатньої міцності через 30 хв, але використання під навантаженням можливе тільки через 12 годин.

2 Інструкція зі встановлення замка на монтажну ПВХ-площадку  FASTen™

1  Розмістіть ПВХ-прокладку на майданчику.

2  Розмістіть замок логотипом до себе та помістіть отвори.

3  Закрутіть гвинти через замок у гайки на монтажному майданчику.

!!!! УВАГА: Щоб уникнути проколювання балона, використовуйте тільки ті гвинти, які йдуть у комплекті.

3 Інструкція з використання замка

1  Зніміть корок і натисніть «UNLOCK», щоб відкрити замок.

2  Встановіть перехідник аксесуара в гніздо замка під потрібним кутом.

3  Щільно притисніть і натисніть «LOCK» для фіксації пристрою.
